Газовая горелка Baltur TBG ME 85
Код скопирован
21104ХАРАКТЕРИСТИКИ
Тип топлива: газ, сжиженный газ
Мощность: до 850 кВт
Количество ступеней: модулируемая
Газовая рампа: опция
Контроль герметичности: есть
Страна: Италия
Все характеристики601 163 р.
Купить
В сравнение
Доставка по всей России
Низкие цены
Поддержка 24/7
Большой ассортимент
Наличный и безналичный расчёт
Высокая квалификация
Технические характеристики
Описание
Дополнительно покупают
Aналоги
Доставка
Документация
Как выбрать горелку
Технические характеристики газовой горелки Baltur TBG ME 85
Основные характеристики
Мощность максимальная полная
Мощность топки или горелки теплового агрегата, например, котла. Чтобы узнать полезную мощность - реальное количество тепла, которое вы получите, необходимо этот показатель умножить на КПД агрегата. Используется для расчета потребления топлива.
850 кВт
Мощность минимальная полная
Минимально возможная мощность горелки агрегата, например, котла.
170 кВт
Тип топлива
Выберите только те типы топлива, которые вам нужны одновременно. Если выбрать слишком много типов, такого оборудования может не быть.
газ, сжиженный газ
Количество ступеней горелки
Модулируемая горелка - автоматическая регулировка мощности по датчику температуры или давления, или по внешнему сигналу.
Плавно-двухступенчатую горелку можно модернизировать в модулируемую.
модулируемая
Пламенная голова
Подбирается в зависимости от толщины дверки топки. Условный показатель, так как отличается у разных производителей.
Как правило, длинная используется у стальных котлов и печей, короткая у теплогенераторов и чугунных котлов.
Точная информация по запросу.
универсальная
Давление газа
Минимальное давление газа
Минимальное давление газа на входе в газовую рампу горелки или котла. 1 кПа = 10 мбар = 0.01 кгс/см2
5 мбар
Максимальное давление газа
Максимальное давление газа на входе в газовую рампу горелки. 1 кПа = 10 мбар = 0.01 кгс/см2
500 мбар
Расход топлива
Максимальный расход природного газа
85 м3/ч
Комплектация
Газовая рампа
Арматура, необходимая для присоединения горелки к газопроводу. Включает в себя реле минимального давления, фильтр-стабилизатор и предохранительный клапан, может включать реле максимального давления. Также называется мультиблоком.
опция
Контроль герметичности
Устройство автоматического контроля герметичности газовой арматуры. Обязательно для горелок от 1.2МВт, если в помещении не установлено другой автоматики безопасности.
есть
Габариты и присоединения
Диаметр сопла
180 мм
Напряжение
Значение питающего напряжения. Через черту / указаны пределы или возможные варианты.
380 В
Вес без упаковки
57 кг
Высота
520 мм
Глубина
1265 мм
Ширина
610 мм
Прочие
Производитель
Baltur
Страна производитель
Италия
Гарантия
1 лет
Артикул
17500020
Описание газовой горелки Baltur TBG ME 85
Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.
Есть контроль герметичности газовой арматуры. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Двухступенчатая прогрессивная с плавной регулировкой мощности по стандарту EN 676.
- Регулировка газа посредством электронного блока управления через дроссельную заслонку с сервоприводом.
- Диапазон модуляции: 1:6.
- Class 3 выбросов NOx и CO согласно Европейскому нормативу EN676.
- Наиболее полное сжигание топлива при регулировке соотношения воздух/топливо.
- Сопловую сборку можно снять, не снимая горелки с котла.
- Высокоэффективный вентилятор, низкое электропотребление, низкий шум.
- Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
- Фланец с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
- Воздухозаборник с воздушной заслонкой. Регулировка расхода воздуха посредством электронного сервопривода.
- Полное закрытие воздушной заслонки при выключении горелки, во избежание тепловых потерь.
- Конструкция воздухозаборника обеспечивает оптимальную траекторию открытия воздушной заслонки.
- Использован материал снижающий шум вентилятора.
- Газовая рампа оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления и газовым фильтром. (отдельный код заказа).
- Штекеры горелка/рампа с защитой от неправильного подключения.
- Семиполюсный штекер для подключения электропитания и термостата.
- Четырехполюсный штекер для управления второй ступенью горелки или подключения электронного регулятора мощности.
- Подсоединение газовой рампы: сверху/снизу.
- Ионизационный контроль пламени с разъемом для подключения микроамперметра.
- Панель управления с сигнальными лампами.
- Класс электрозащиты: IP40.
- Корпус пульта управления из алюминиевого литья с классом электробезопасности IP55.
Детализация модели
| Модель | TBG 85 ME |
|---|---|
| Артикул: | 17500020 |
| Мощность мин. | 170 |
| Мощность макс. | 850 |
| Модель | TBG 85 ME |
| Электрическое подключение | 3N AC 50Гц 400В |
| Мощность двигателя | 1.1 |
| Примечание | 3) 4) |
Габаритные и присоединительные размеры
| Модель | TBG 85 ME |
|---|---|
| A, мм | 610 |
| A1, мм | 240 |
| A2, мм | 370 |
| B, мм | 140 |
| B1, мм | 380 |
| B5, мм | |
| B6, мм | 200 |
| C, мм | 1265 |
| D, мм | 175-400 |
| E, мм | 180 |
| F, мм | 178 |
| R, мм | |
| Размеры упаковки LxPxH, мм | 1070x800x700 |
| Вес, кг | 78 |
Фланец горелки
| Модель | TBG 85 ME |
|---|---|
| I, мм | 280 |
| I1, мм | 280 |
| L, мм | 250-325 |
| M, мм | М12 |
| N, мм | 190 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
4-ёх и 7-ми полярные штекеры, комплект крепления горелки к котлу (фланец, прокладка).
Опции
| Код | Описание |
| 97980053 | Звукоизоляционный кожух |
| 98000059 | Электронный регулятор мощности LCM 100 |
| 98000023 | Комплект модуляции температуры 0°С-130°С, PT 1000, длина зонда 185 мм, R1/2" |
| 98000021 | Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, R1/2" |
| 98000036 | Модуляционный комплект. Давление пара 0 ÷ 10 бар, 4-20 мА, G1/2" |
| 98000037 | Модуляционный комплект. Давление пара 0 ÷ 16 бар, 4-20 мА, G1/2" |
| 98000038 | Модуляционный комплект. Давление пара 0 ÷ 25 бар, 4-20 мА, G1/2" |
| 98000039 | Модуляционный комплект. Давление пара 0 ÷ 40 бар, 4-20 мА, G1/2" |
Примечания
| 3) | Шумоглушащий воздухозаборник. |
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| CTV) | Газовая рампа с устройством контроля герметичности клапанов. |
| *) | Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере сгорания, равном 0. |
| **) | Максимальное давление газа на входе в регулятор давления. |
| Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. |
|
| LPG Hi = 92,11 МДж/м3 = 22000 ккал/м3 | |
Соответствие «Горелка – рампа»

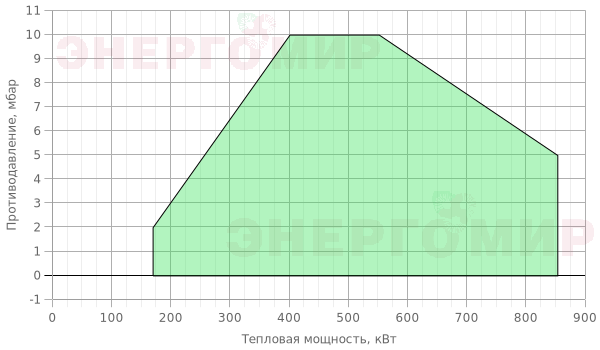

| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| TBG 85 ME | Прир. газ | CE | 74A | CTV | 360 | 19990557 | в комплекте | - | - | 96000032 | в комплекте | D2 | - | ||
| TBG 85 ME | Прир. газ | CE | 74B | CTV | 360 | 19990558 | в комплекте | - | - | 96000007 | в комплекте | D2 | - | ||
| TBG 85 ME | Прир. газ | CE | 74C | CTV | 360 | 19990559 | в комплекте | - | - | - | в комплекте | D2 | - | ||
| TBG 85 ME | Прир. газ | CE | 74D | CTV | 500 | 19990524 | в комплекте | - | - | - | в комплекте | D2 | - | ||
| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Мин *, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Комплект форсунок LPG | Схема | Примеч. | |||
| TBG 85 ME | LPG | CE | - | - | 30 | 19990558 | в комплекте |
- |
- | 96000007 | - | 98000357 | D2 | - | ||
